Mess- und Regelungstechnik
S-Box-System
10063A - 16x Analog Multiplexer
Der Analog Multiplexer eignet sich:
zur sequenziellen Abfrage von bis zu 16 analogen Messstellen von +/- 10V und
zur Ausgabe auf einen analogen Ausgang
Beschreibung
Das S-Box System wird von einer ripple-freien, linear-geregelten Versorgungsspannung von +/-15 V gespeist. Dies ermöglicht eine präzise Signalverarbeitung. Die Versorgungs-spannung wird über den internen Versorgungsbus durch Zusammenstecken der einzelnen S-Boxen durchgeschleift. Das Netzteil 10042A kann bis zu 14 S-Boxen mit +/- 15 V versorgen. Steht nut eine 24V-Versorgung zur Verfügung, so kann optional ein interner DC/DC-Wandler die +/-15V Versorgung erzeugen.
Benötigt man zusätzlich 24 V zur Sensorversorgung, Relaisansteuerung o.ä., so kann das Netzteil 10047A zugeschaltet werden.
Das Innenleben der S-Boxen besteht aus hochgenauen Meßverstärkern mit geringen Drift- und Offset-werten.

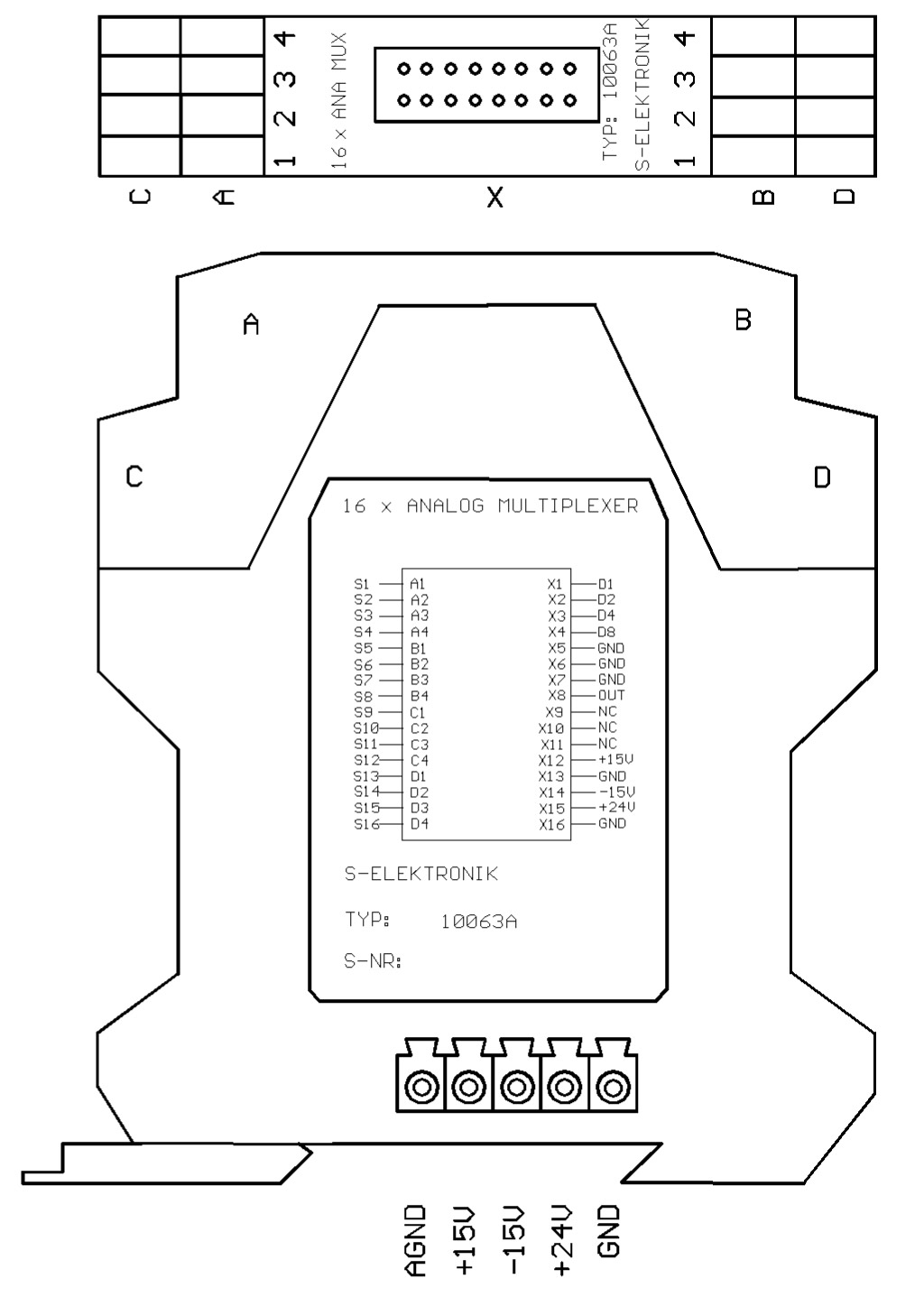

Der 16 fach Analog Multiplexer 10063A
Der Analog Multiplexer hat 16 analoge Eingänge für +/- 10V, die entsprechend einem 4 Bit-Muster mit 5-24V Signalen selektiert und auf den Ausgang durchgeschaltet werden. Über ein Enable-Signal (mit 5-24V ) wird der Ausgang freigegeben.
Technische Daten
| Versorgungsspannung: | +/- 15V oder 24V |
| Linearität: | 0,10% |
| Drift: | 100 ppm/°C |
| Offset: | +/- 3mV max |
| Eingangsspannung: | +/- 10V |
| Ausgangsspannung: | +/- 10V |
| Ausgangsstrom Imax: | 20mA |
| Grenzfrequenz: | 1 kHz |
| Temperaturbereich: | 0°C bis 70°C |
