10058A - Flow Meter
Das FLOW METER 10058A eignet sich:
für die Auswertung jeder Art von Impulsen pro Zeiteinheit wie:
- Durchflussmesser
- Tachometer
- F/U Wandler
Beschreibung
Das S-Box System wird von einer ripple-freien, linear-geregelten Versorgungsspannung von +/-15 V gespeist. Dies ermöglicht eine präzise Signalverarbeitung. Die Versorgungs-spannung wird über den internen Versorgungsbus durch Zusammenstecken der einzelnen S-Boxen durchgeschleift. Das Netzteil 10042A kann bis zu 14 S-Boxen mit +/- 15 V versorgen. Steht nut eine 24V-Versorgung zur Verfügung, so kann optional ein interner DC/DC-Wandler die +/-15V Versorgung erzeugen.
Benötigt man zusätzlich 24 V zur Sensorversorgung, Relaisansteuerung o.ä., so kann das Netzteil 10047A zugeschaltet werden.
Das Innenleben der S-Boxen besteht aus hochgenauen Meßverstärkern mit geringen Drift- und Offset-werten.
Das Flow Meter
setzt Impulse von 5 - 24 V in eine Gleichspannung um. Bei zwei um 90 ° versetzten Impulsspuren wird die Frequenz und die Richtung ausgewertet. Verwendet man nur eine Impulsspur, so wird nur die halbe maximale Spannung bei der eingegebenen Frequenzvorwahl ausgegeben.

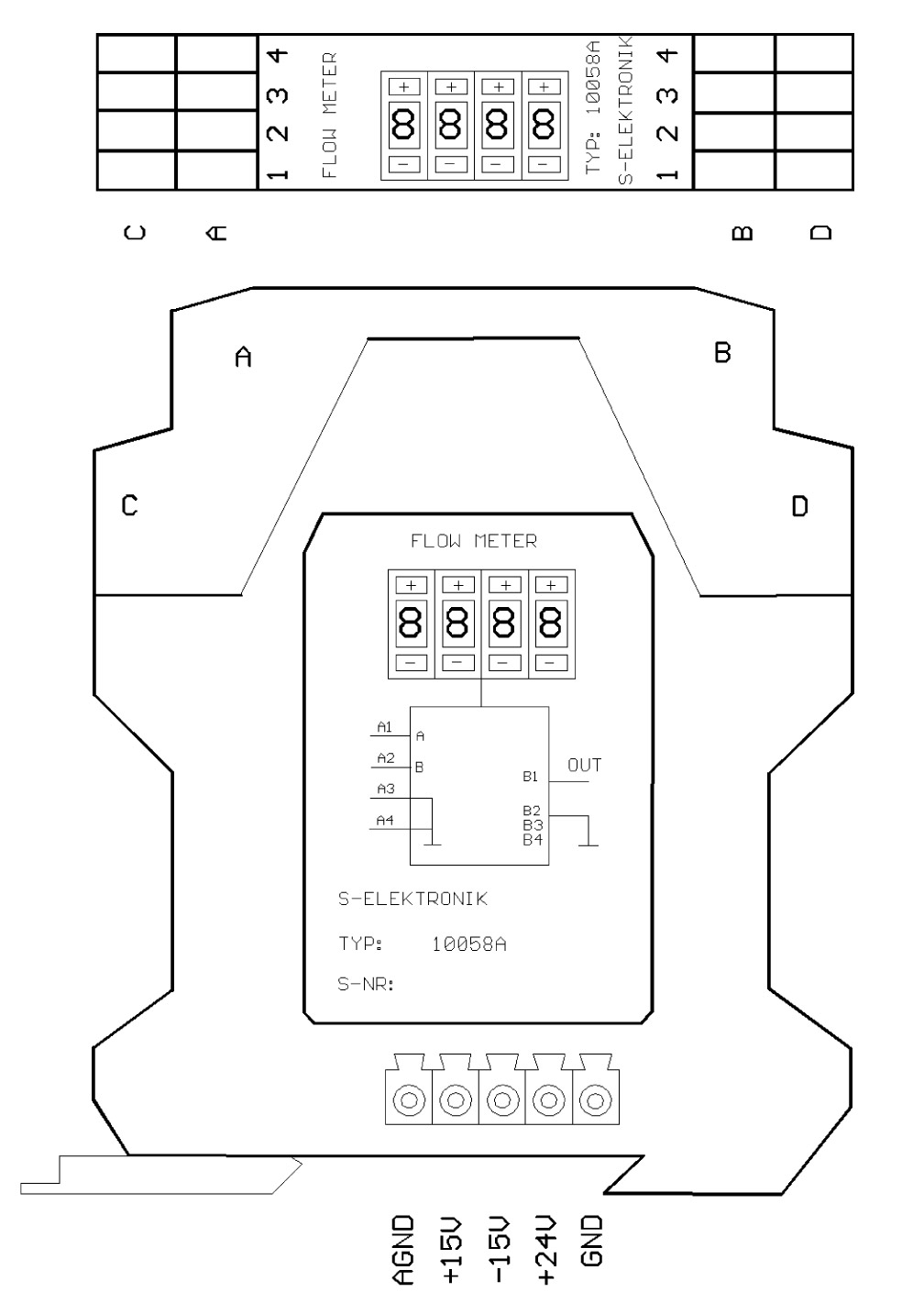

Frontseitig befindet sich ein 4- stelliger Codierschalter. Dort stellt man die maximale Impuls-Frequenz ein, bei der das Ausgangssignal + oder - 10 V betragen soll.
Das Ausgangssignal baut sich innerhalb von zwei Messzyklen auf oder ab. Dadurch erhält man eine optimale Schnelligkeit und Signalfolge.
Technische Daten
| Versorgungsspannung: | +/- 15V |
| Ausgangsspannung: | +/- 10V |
| Eingangssignale: | 5-24V |
| maximale Frequenz: | 10 kHz |
| Temperaturdrift: | < 100 ppm/°C |
| Linearität: | 0,1% |
| Offsetabgleich: | intern |
| Temperaturbereich: | 0°C bis 70°C |
