10046A - AC Brückenverstärker

Der AC Brückenverstärker 10046A eignet sich:

für die Auswertung jeder Art von Dehnungsmesstreifen (DMS) wie

  • Kraftmessdosen
  • Drehmomentsensoren
  • Drucksensoren

Beschreibung

Das S-Box System wird von einer ripple-freien, linear-geregelten Versorgungsspannung von +/-15 V gespeist. Dies ermöglicht eine präzise Signalverarbeitung. Die Versorgungs-spannung wird über den internen Versorgungsbus durch Zusammenstecken der einzelnen S-Boxen durchgeschleift. Das Netzteil 10042A kann bis zu 14 S-Boxen mit +/- 15 V versorgen. Steht nut eine 24V-Versorgung zur Verfügung, so kann optional ein interner DC/DC-Wandler die +/-15V Versorgung erzeugen.

Benötigt man zusätzlich 24 V zur Sensorversorgung, Relaisansteuerung o.ä., so kann das Netzteil 10047A zugeschaltet werden.

Das Innenleben der S-Boxen besteht aus hochgenauen Meßverstärkern mit geringen Drift- und Offset-werten.

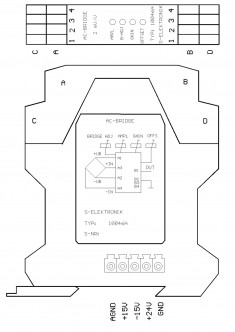

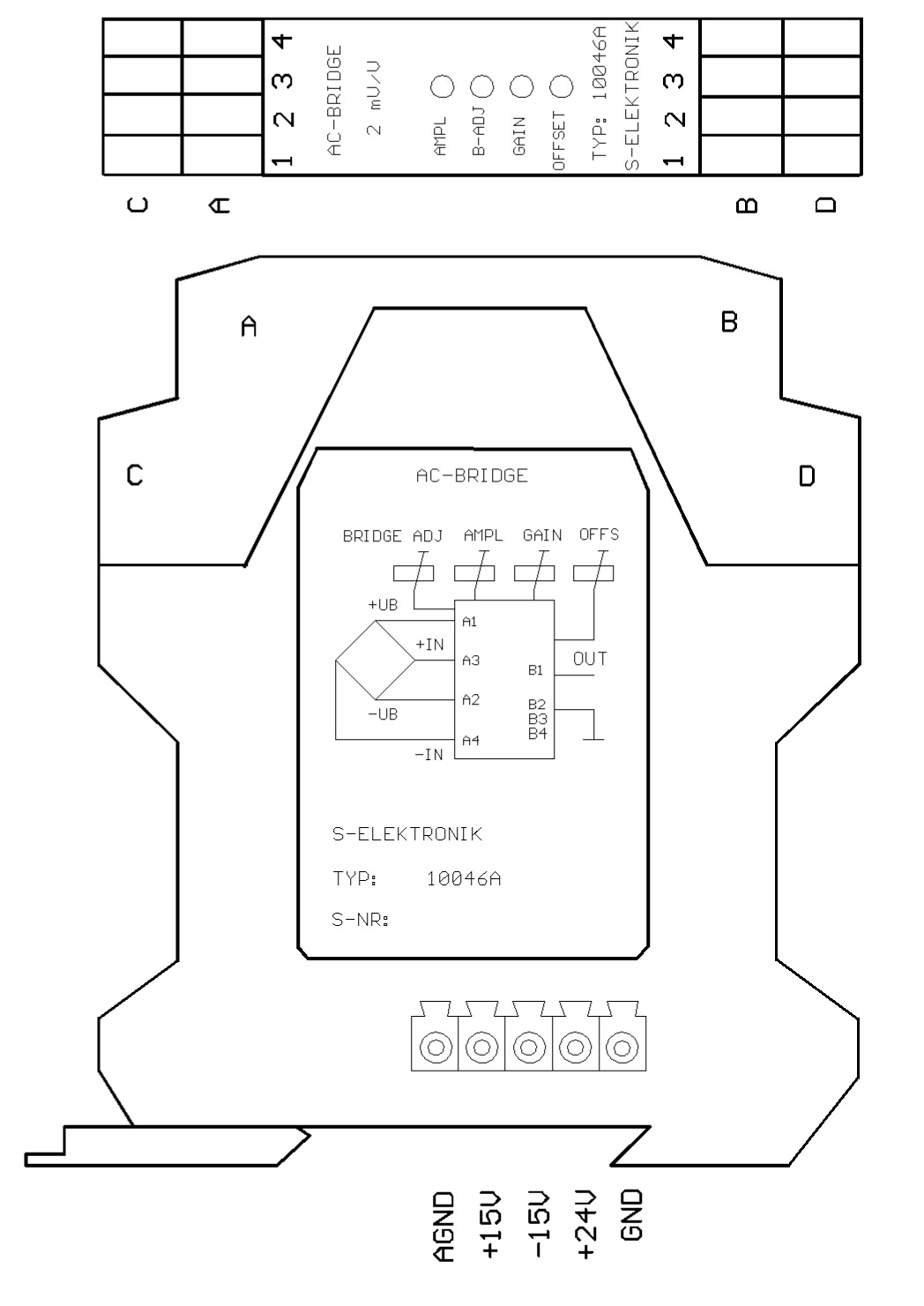

Der AC Brückenverstärker

beinhaltet die Speisung der DMS-Brücke mit einer Wechselspannung von 3 bis 5 kHz. Die Amplitude kann im Bereich von 3 bis 7 Vrms eingestellt werden.
Das Differenzsignal der DMS-Brücke wird über einen Präzisionsverstärker mit fest eingestellten Verstärkungen von Kv = 100, 200, 400 und 500 vorverstärkt. Die Verstärkung wird im Innern des Gehäuses mit Jumpern eingestellt. Default mäßig ist ein Verstärkungsverhältnis von 2 mV/V eingestellt. Über einen Eingangs-Offsetabgleich „OFFS IN“ wird die Unsymetrie der DMS-Brücke abgeglichen. Die Fein-Verstärkungseinstellung erfolgt durch das Potentiometer „GAIN“. Das Ausgangssignal wird im ratiometrischen Wandlungsverfahren dividiert und bleibt dadurch unabhängig von Schwankungen der Brückenspannung immer konstant. Der Ausgangs-Offset wird mit dem Poti „OFFS OUT“ im Bereich von +/- 10% zum Ausbalancieren von Driften verwendet.

Technische Daten

Versorgungsspannung: +/- 15V oder 24V
Ausgangsspannung: +/- 10V
Excitation Spannung einstellbar: 3 - 7V RMS
Excitation Frequenz: 2 - 5 kHz
Temperaturdrift: 100 ppm/°C
Eingangsimpedanz: 100kOhm
Linearität: 0,1%
Offsetabgleich: +/- 10%
Temperaturbereich: 0°C bis 70°C
