Mess- und Regelungstechnik
S-Box-System

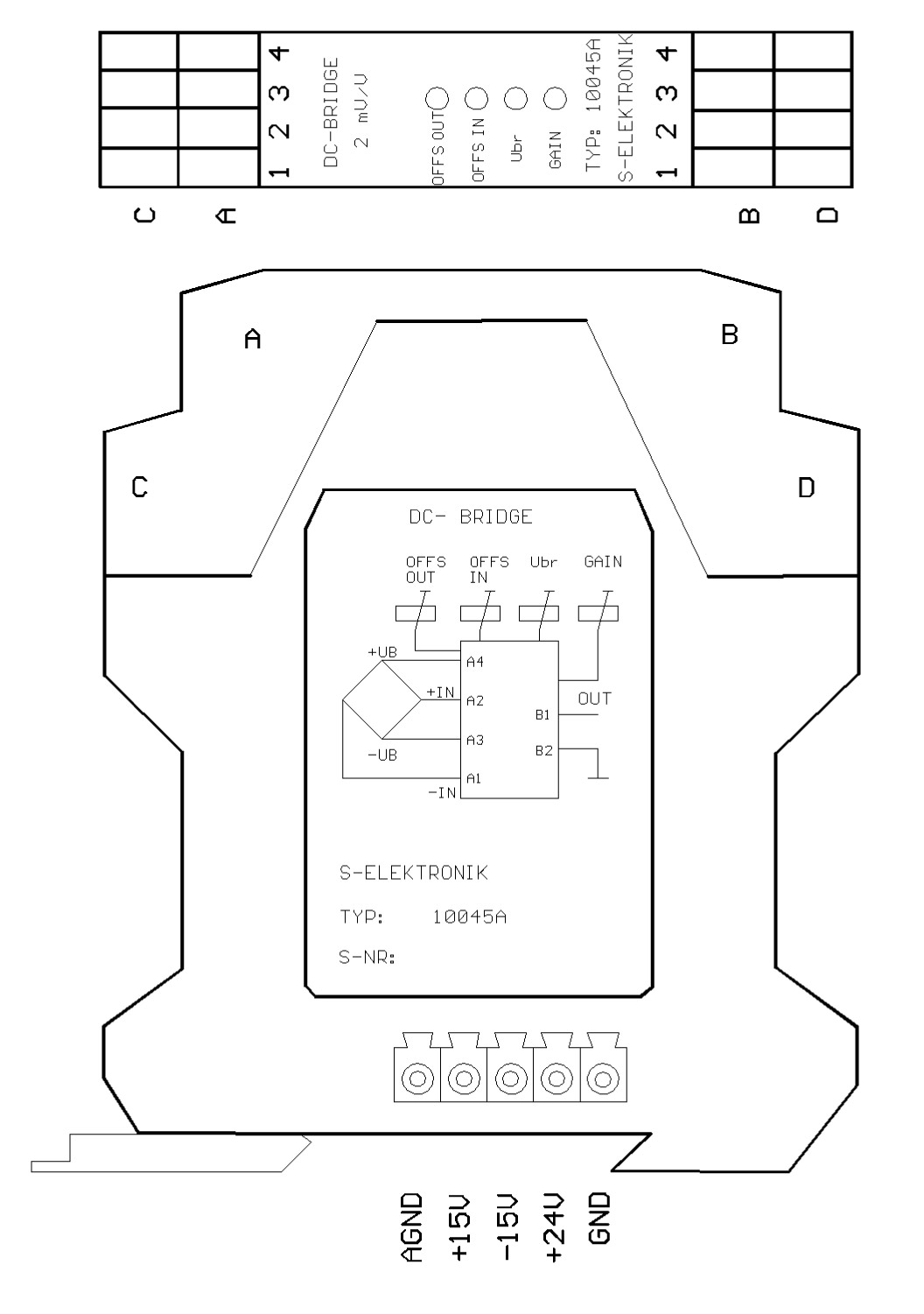

10045A - DC Brückenverstärker
Der DC Brückenverstärker 10045A eignet sich:
für die Auswertung jeder Art von Dehnungsmesstreifen (DMS) wie
- Kraftmessdosen
- Drehmomentsensoren
- Drucksensoren
Beschreibung
Das S-Box System wird von einer ripple-freien, linear-geregelten Versorgungsspannung von +/-15 V gespeist. Dies ermöglicht eine präzise Signalverarbeitung. Die Versorgungs-spannung wird über den internen Versorgungsbus durch Zusammenstecken der einzelnen S-Boxen durchgeschleift. Das Netzteil 10042A kann bis zu 14 S-Boxen mit +/- 15 V versorgen. Steht nut eine 24V-Versorgung zur Verfügung, so kann optional ein interner DC/DC-Wandler die +/-15V Versorgung erzeugen.
Benötigt man zusätzlich 24 V zur Sensorversorgung, Relaisansteuerung o.ä., so kann das Netzteil 10047A zugeschaltet werden.
Das Innenleben der S-Boxen besteht aus hochgenauen Meßverstärkern mit geringen Drift- und Offset-werten.
Der DC Brückenverstärker
beinhaltet die Speisung der DMS-Brücke mit einer Gleichspannung von 3 - 10 V, die an dem Potentiometer „UBR“eingestellt werden kann.
Das Differenzsignal der DMS-Brücke wird über einen Präzisionsverstärker mit fest eingestellten Verstärkungen von Kv = 100, 200, 400 und 500 vorverstärkt. Die Verstärkung wird im Innern des Gehäuses mit Jumpern eingestellt. Defaultmäßig ist ein Verstärkungsverhältnis von 2 mV/V eingestellt. Über einen Eingangs-Offsetabgleich „OFFS IN“ wird die Unsymetrie der DMS-Brücke abgeglichen. Die Fein-Verstärkungseinstellung erfolgt durch das Potentiometer „GAIN“. Das Ausgangssignal wird im ratiometrischen Wandlungsverfahren dividiert und bleibt dadurch unabhängig von Schwankungen der Brückenspannung immer konstant. Der Ausgangs-Offset wird mit dem Poti „OFFS OUT“ im Bereich von +/- 10% zum Ausbalancieren von Driften verwendet.
Technische Daten
| Eingangsspannung: | +/- 15V oder 24V |
| Ausgangsspannung: | +/- 10V |
| Ausgangsstrom: | +/- 20mA |
| Brückenspannung einstellbar: | 3 - 10V |
| Temperaturdrift: | 100 ppm/°C |
| Linearität: | 0,1% |
| Offsetabgleich: | +/- 10% |
| Temperaturbereich: | 0°C bis 70°C |
