10048A - Limiter
Der Limiter 10048A eignet sich:
für die Begrenzung von Signalen. Die positiven und die negativen Signale können separat limitiert werden. Damit können unterschiedliche positive und negative Sollwertbegrenzungen für Regler oder Stromverstärker o.ä. vorgegeben werden.
Beschreibung
Das S-Box System wird von einer ripple-freien, linear-geregelten Versorgungsspannung von +/-15 V gespeist. Dies ermöglicht eine präzise Signalverarbeitung. Die Versorgungs-spannung wird über den internen Versorgungsbus durch Zusammenstecken der einzelnen S-Boxen durchgeschleift. Das Netzteil 10042A kann bis zu 14 S-Boxen mit +/- 15 V versorgen. Steht nut eine 24V-Versorgung zur Verfügung, so kann optional ein interner DC/DC-Wandler die +/-15V Versorgung erzeugen.
Benötigt man zusätzlich 24 V zur Sensorversorgung, Relaisansteuerung o.ä., so kann das Netzteil 10047A zugeschaltet werden.
Das Innenleben der S-Boxen besteht aus hochgenauen Meßverstärkern mit geringen Drift- und Offset-werten.

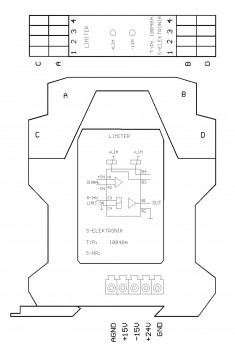

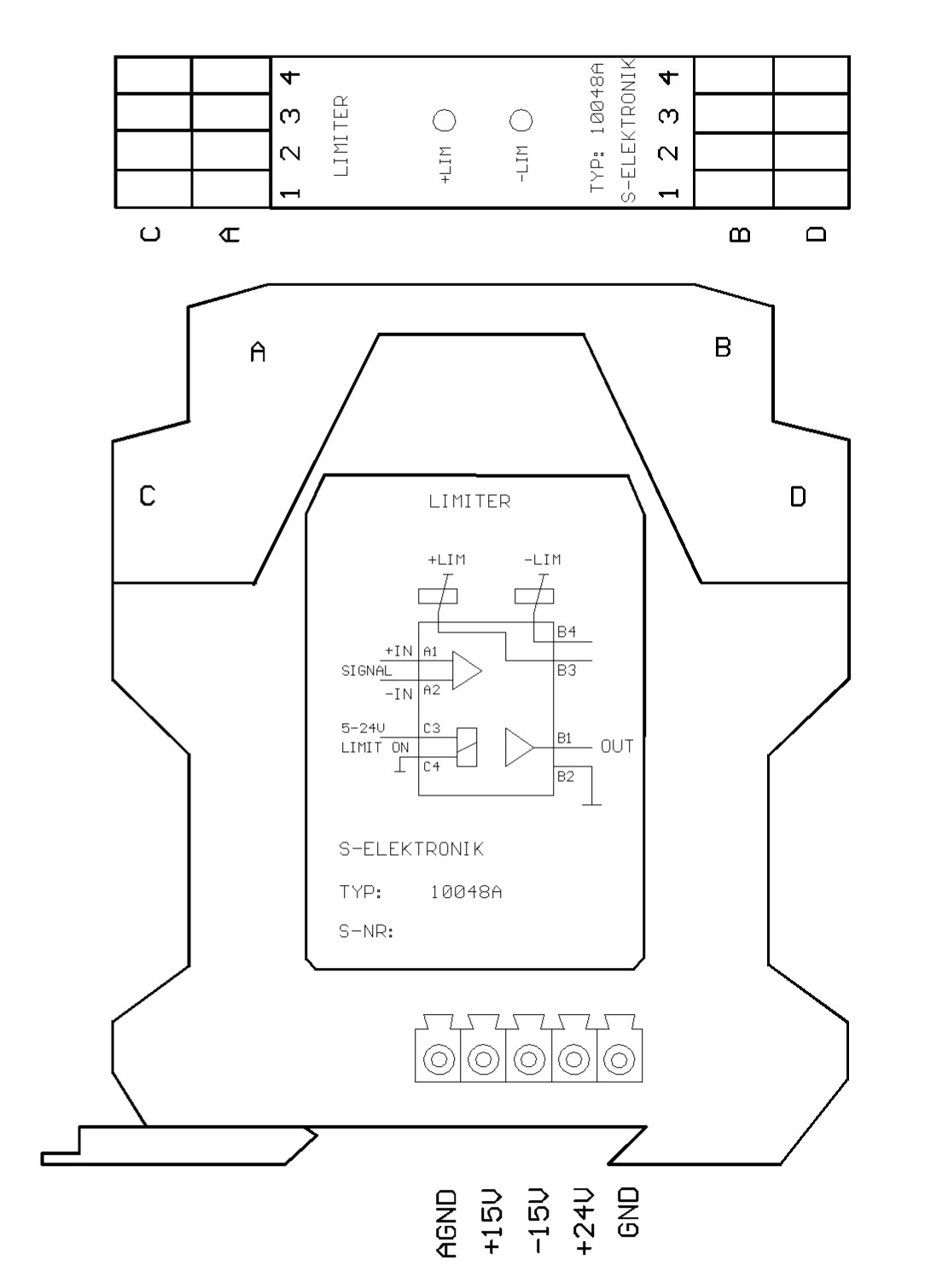

Der Limiter 10048A
Der Limiter muss durch ein Steuersignal von 5 bis 24 V aktiviert werden. Ansonsten arbeitet das Modul wie ein Differenzverstärker. Als Limiter beinhaltet das Modul einen positiven und einen negativen Signalbegrenzer. Der positive Limiter ist von Null bis +10V, der negative Limiter von null bis -10 V einstellbar. Beide begrenzen die Signale bei der eingestellten Spannungsschwelle. Somit kommen nur Signale am Ausgang an, die zwischen den beiden Limitern liegen.
Technische Daten
| Versorgungsspannung: | +/- 15V oder 24V |
| Eingangsspannung: | +/- 10V |
| Ausgangsspannung: | +/- 10V |
| Steuerspannung zum Einschalten d. Limiters: | 5 - 24V |
| + Limiter: | 0 bis 10V |
| - Limiter: | 0 bis 10V |
| Grenzfrequenz: | 5kHz |
| Temperaturbereich: | 0°C bis +70°C |
