10039A - Differenzverstärker mit Filter 2-fach
Der Differenz Amplifier 10039A eignet sich:
- für die differentielle Verstärkung von Signalen aller Art
- für die Filterung von verrauschten Signalen
- für die Verstärkung von Signalen
Beschreibung
Das S-Box System wird von einer ripple-freien, linear-geregelten Versorgungsspannung von +/-15 V gespeist. Dies ermöglicht eine präzise Signalverarbeitung. Die Versorgungs-spannung wird über den internen Versorgungsbus durch Zusammenstecken der einzelnen S-Boxen durchgeschleift. Das Netzteil 10042A kann bis zu 14 S-Boxen mit +/- 15 V versorgen. Steht nut eine 24V-Versorgung zur Verfügung, so kann optional ein interner DC/DC-Wandler die +/-15V Versorgung erzeugen.
Benötigt man zusätzlich 24 V zur Sensorversorgung, Relaisansteuerung o.ä., so kann das Netzteil 10047A zugeschaltet werden.
Das Innenleben der S-Boxen besteht aus hochgenauen Meßverstärkern mit geringen Drift- und Offset-werten.

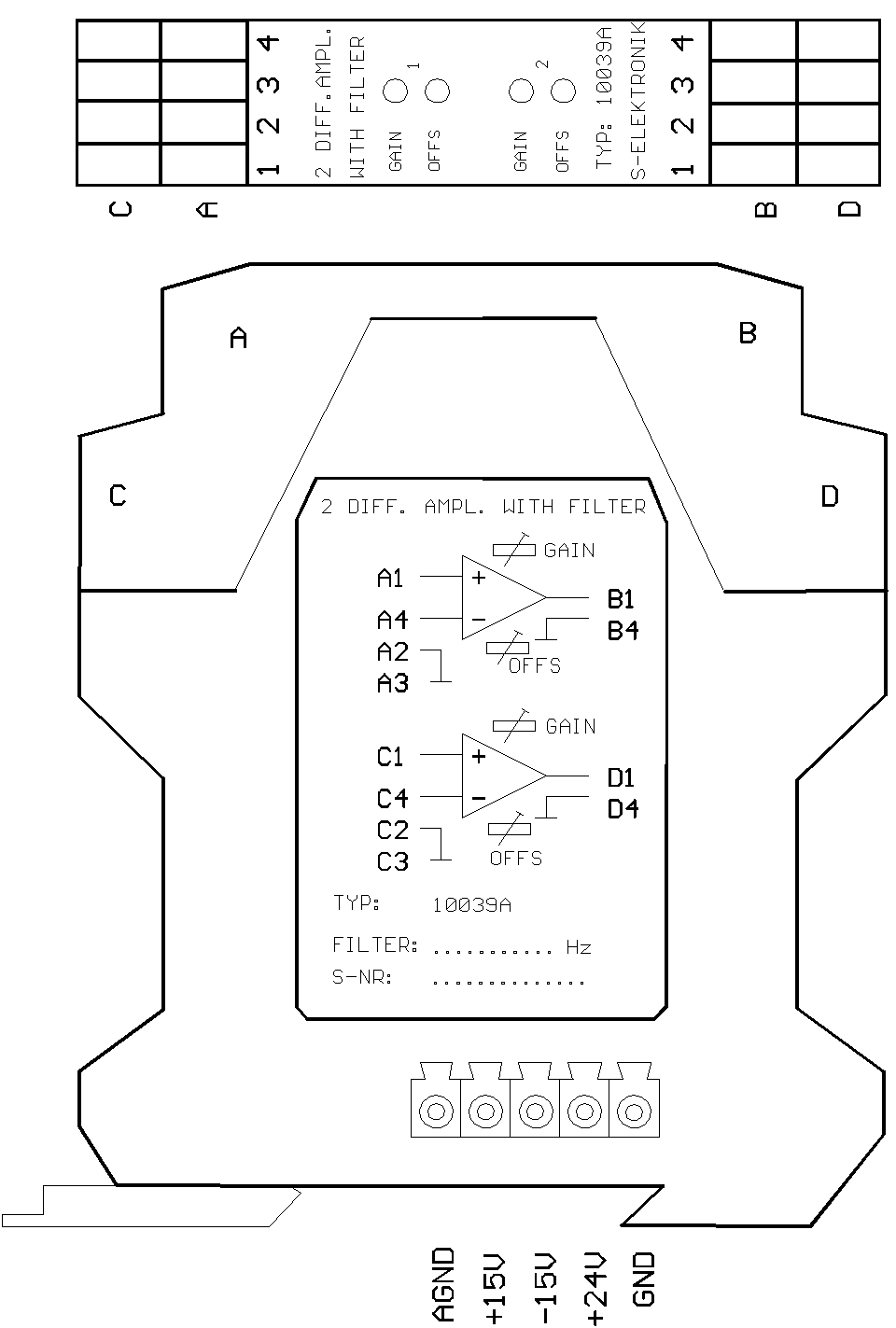

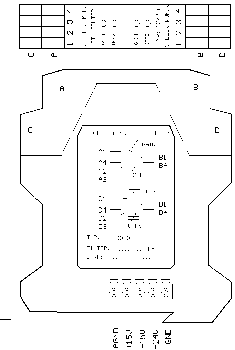

Der Differenz Amplifier mit Filter 10039A
beinhaltet zwei identische Verstärker-Kanäle mit differentiellem Eingang, einem Filter 2. Ordnung und einem Ausgangsverstärker mit variabler Verstärkungs- und Offseteinstellung.
Der Eingangsverstärker ist ein hochgenauer Instrumentenverstärker, hat eine Eingangsimpedanz von 100 kOhm und ist für Signale von +/- 10 V geeignet.
Die Filter-Grenzfrequenz ist über einen steckbaren Dual-Inline Baustein bestimmbar und kann im Innern der S-Box ausgetauscht werden. Werksseitig wird der Verstärker mit einer Grenzfrequenz von 100 Hz ausgerüstet.
Die Verstärkung ist am Potentiometer im Bereich 1 zu 10 einstellbar. Andere Verstärkungswünsche können berücksichtigt werden.
Das Offset-Poti ist geeignet, kleine Nullpunktabweichungen auszugleichen.
Technische Daten
| Versorgungsspannung: | +/- 15V oder 24V |
| Eingangsspannung: | +/- 10V |
| Ausgangsspannung: | +/- 10V |
| Ausgangsstrom: | +/- 20mA |
| Linearität: | 0,10% |
| Verstärkungsfaktor (Standard): | 1 bis 11 |
| Filterfrequenz Steckmodul (Standard): | 50 Hz |
| Temperaturbereich: | 0°C bis 75°C |
