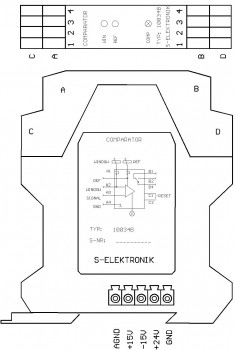

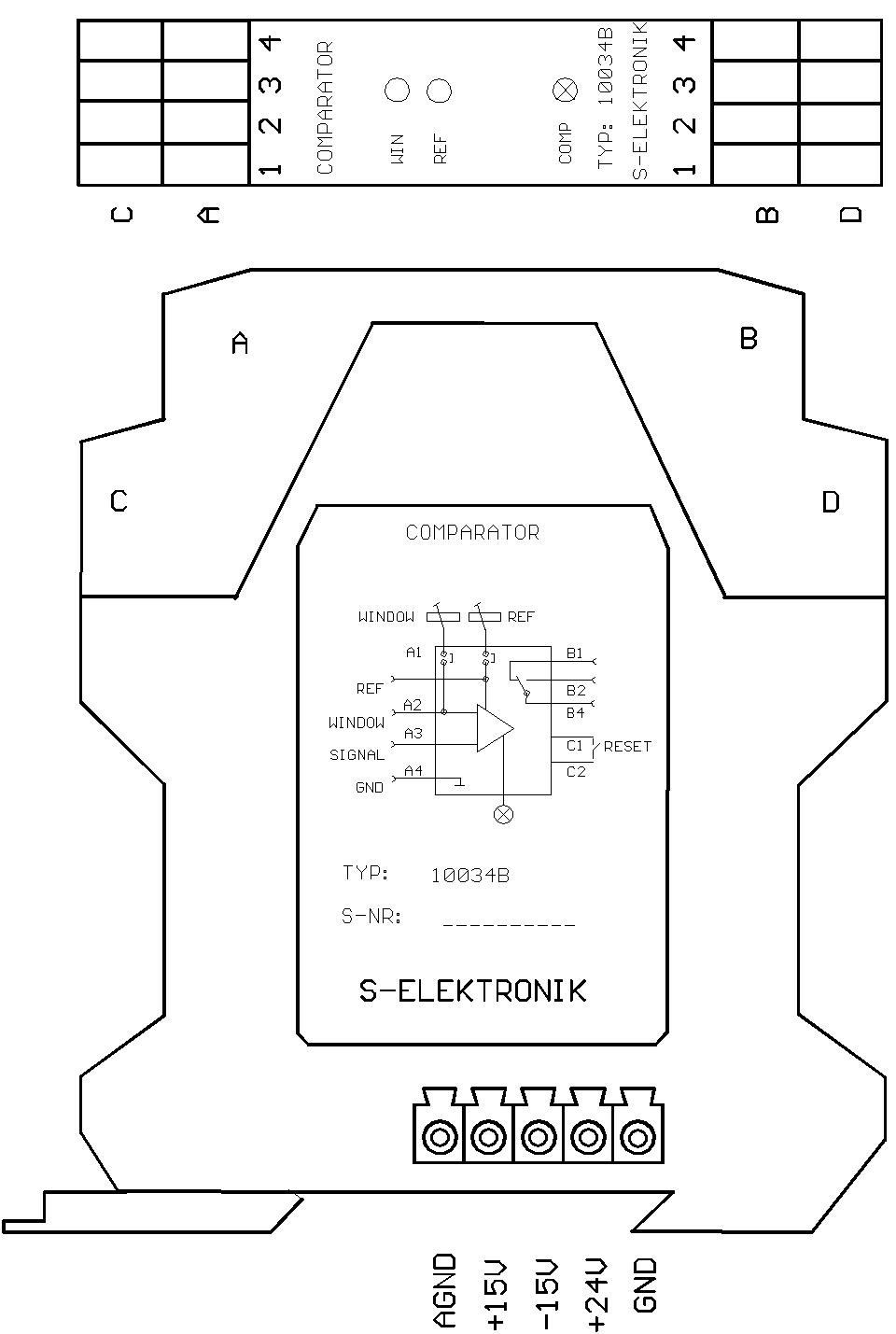

10034A - Comperator 2-fach
Der COMPARATOR 10034A eignet sich:
- für Grenzwertüberwachung
- Einbindung in NOT-AUS-Systeme
- Digitalisierung von Analogwerten
- als Schalter mit einstellbarer Hysterese
Beschreibung
Das S-Box System wird von einer ripple-freien, linear-geregelten Versorgungsspannung von +/-15 V gespeist. Dies ermöglicht eine präzise Signalverarbeitung. Die Versorgungs-spannung wird über den internen Versorgungsbus durch Zusammenstecken der einzelnen S-Boxen durchgeschleift. Das Netzteil 10042A kann bis zu 14 S-Boxen mit +/- 15 V versorgen. Steht nut eine 24V-Versorgung zur Verfügung, so kann optional ein interner DC/DC-Wandler die +/-15V Versorgung erzeugen.
Benötigt man zusätzlich 24 V zur Sensorversorgung, Relaisansteuerung o.ä., so kann das Netzteil 10047A zugeschaltet werden.
Das Innenleben der S-Boxen besteht aus hochgenauen Meßverstärkern mit geringen Drift- und Offset-werten.
Die Comparator-Box beinhaltet einen Comparator mit zwei Einstellpotentiometern für +Limit und -Limit.
Der „High Level“-Wert muss immer positiver sein als der „Low Level“-Wert.
Das Eingangssignal kann über Eingang A1 mit maximal +/-10 V und über Eingang A2 mit +/- 20 V überwacht werden. Bei Letzterem ist ein Spannungsteiler, der um Faktor 2 teilt, vorgeschaltet.
Steigt das Eingangssignal über die „High Level“-Grenze, so schaltet ein potentialfreier Kontakt um. Nach Unterschreiten der „Low Level“-Grenze schaltet der Ausgang wieder zurück. Der Zustand der Schaltstellung wird über Leuchtdioden angezeigt.
Technische Daten
| Versorgungsspannung: | +/- 15V oder 24V |
| Wiederholgenauigkeit der Schaltschwelle: |
1,00% |
| Pot. freier Kontakt: | Umschaltkontakte 2A / 230V |
| Input A1: | +/- 10V |
| Input A2: | +/- 20V |
| Eingangsimpedanz: | 10kOhm |
| Schaltfrequenz: | >10 Hz |
| Temperaturbereich: | 0°C bis 70°C |
